PH2-I户内SMD1515系列(20S)
发布时间：2020-07-29 07:50:17
模组特点：
1、采用自主封装1515哑黑灯珠；
2、可选PWM驱动IC或双锁存IC，高刷新率，灰阶过渡自然，拍照无水波纹，画面显示逼真，色彩艳丽；
3、320×160标准化尺寸设计，更新升级更方便；
4、自主设计套件中增加了质感和力学美感，可支持自主磁吸安装和全箱体安装。
产 品 规 格 书
产品名称: 室内全彩 P2 模组
生产单位： 山西高科华杰光电科技有限公司
规格型号: PH2-I
适用范围
本产品规格书仅适用于室内 P2 全彩模组（20 扫），规格型号 PH2-I。
产品说明
本产品使用 SMD1515 全彩灯珠，灯珠内封装红色、绿色、蓝色芯片各一个。
1515 灯珠通过表面贴装技术（SMT）焊接在 PCB 板上。
本产品使用 PWM 芯片和集成的行驱动芯片通过计算机控制；显示视角宽阔，
色彩纯正一致协调，亮度稳定均匀，文字、图像、视频清晰。
灯珠、芯片贴装在 PCB 板上，形成单元板，再安装在底壳上，形成模组。其
外型精致美观，坚固耐用。
底壳有用于安装模组的 M4 螺纹孔，可将磁吸磁柱安装在模组上，再装成整
屏，或使用螺钉将模组固定在箱体上，再将箱体拼接成整屏
模组技术参数
技术参数 规格参数
像素间距（mm） 2
像素密度（dot/m2） 250000
像素构成 3 IN 1
LED 封装方式 SMD 1515
模组分辩率 160×80
模组尺寸（mm） 320 ×160厚 15±0.15
模组重量（g） 480±5
推荐最小观看距离 ≥2m
模组最大功耗（W） 21
模组平均功耗（W） 10
视角 H≥140°V≥ 140°
盲点率： 小于万分之三，出厂时为 0
屏体最大功率（W/m2） 410
平均功率（W/m2） 205
屏幕亮度（cd/m2） ≥600
扫描驱动方式 1/20 扫描恒流
输入电压（直流 V） 5
最大电流（A） 4.2A±0.5A
使用寿命（小时） ≥100000
衰减率（工作 3 年） ≤15%
连续失控点 0
离散失控点 ＜0.0001,出厂时为 0
套件材质 PC+纤
防护等级 IP40(正面)
使用环境温湿度 -10℃～+40℃, RH=10～80%无结露
灰度等级 65536
刷新率(Hz) ≥3840
驱动 IC PWM IC
控制方式 计算机控制，视频同步，实时显示
屏幕水平、垂直平整度 ＜0.5mm/m2
安装指导

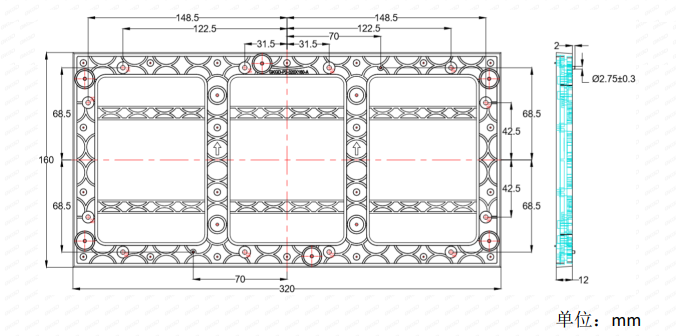

模组安装孔位图
模组安装要求
模组安装
模组背面安装螺纹孔与箱体对应安装孔对齐，用 M4 螺钉从箱体内部将模组
固定于箱体上，注意拼接缝隙、符合平整度要求
固定模组螺钉
固定模组使用 M4 螺钉，螺钉穿过箱体后的长度不宜大于 5mm。使用
GB9074.4 螺钉（如下图，弹簧垫、垫片与螺钉不可分离），能够可靠固定模组。
箱体结构限制不可使用 GB9074.4 螺钉的部位，可使用 GB818 螺钉（见下图）。
螺钉选型和命名方法请参见对应的国家标准。
模组安装间隙
模组拼接平整度间隙<0.12mm，避免色彩出现亮线、暗线。模组冠名尺寸为
320mm×160mm，但实际尺寸为 3200
-0.2mm×1600
-0.2mm，需以实际尺寸计算模
组安装间距。
磁柱安装
磁柱要求
采用 LED 显示屏常用 M4 磁柱，磁柱底盘直径 13±
0.05mm，磁柱高 13±0.05mm；磁芯直径 10±0.05mm，
磁芯厚度 1.2±0.05mm。
模组磁吸安装
根据显示屏的大小和模组尺寸设计和制造钢架，一般使用 40mm×40mm 方
钢。钢架在现场安装好后，在钢架上安装接收卡、电源、线材。把磁柱安装在模
组上，连接好模组的电源线和排线后，将模组磁吸在钢架上。
模组信号线连接方式
模组信号排线安装为对开连接，对开连接可提供更高的刷新率，显示效果更
好，每一行模组分别使用长排线与接收卡连接。
模组电源配置
电源线型号：一拖二 60cm-25cm/10cm VH4 压线式条形连接线（纯铜或铜包
铝）。
显示屏安装方式
1. 壁挂式安装
适用于室内屏的安装，面积较小（10 平方以下），要求墙体是实心墙体，空
心砖或简易隔档墙不适用此安装方式。
2. 框架磁吸条屏安装
（1）根据安装面积和模组尺寸设计框架（考虑包边和拼接缝隙），磁吸背
条用 4cm 宽方钢根据模组尺寸均匀排列焊接在框架上，最后将框架固定在墙上。
（2）采用 LED 显示屏常用 M4 磁柱，磁柱底盘直径 13±0.05mm，磁柱高 13
±0.05mm；磁芯直径 10±0.05mm，磁芯厚度 1.2±0.05mm。
（3）较大的显示屏宜采用箱体拼接。
3.镶嵌式安装
适用于面积较小室内屏。根据屏体面积大小在墙体上挖出同样大小的面积，
把显示屏嵌入墙体中。要求墙体为实心墙体，采用前维护。
3. 座式安装
可移动座装：指座架单独加工而成，放置于地面，可以移动。
固定式座装：指座架是与地面或墙面相连接的固定式座架。
显示屏安装注意事项
防水、防潮
电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成
损失。要求屏体与建筑的结合部必须严格防水防漏，避开通水管路。
通风、降温
显示屏工作时本身就要产生一定的热量，如果环境温度过高且散热不良，集
成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作。
要求安装通风设备降温，使屏体内部温度在-20℃～40℃之间。屏体背后上
方安装温控风扇排出热量。
不易维修、维护的安装方式建议安装远程监控保护设施。
软件安装
显示屏控制和节目制作软件，与软件使用说明书，从控制系统官方网站下载。
按照软件使用说明书安装和使用软件，对软件使用有疑问请与我公司售后服务咨
询或与控制系统厂商售后服务咨询。
控制系统使用的接收卡程序，从高科光电官方网站下载。不同的模组列驱动
IC，可能需要不同版本的控制和节目制作软件，也可能需要将接收卡固件升级到
指定的版本。控制和节目制作软件及接收卡固件版本不正确，会导致显示不正常，
或性能不能调试到理想状态。具体要求请见高科光电官网提示或咨询高科光电售
后服务电话。
软件版本推荐使用卡莱特 LEDVISON V6.6，固件版本使用 i5A-1.92。
安全要求
模组使用安全要求
安装静电防护要求
LED 模组使用过程要严格注意静电防护，接触模组人员必须佩戴有接地的静
电手环或静电手套。
安装接地要求
为防止雷击或浪涌损坏芯片或 LED，模组装配过程中，各种电动工具必须良
好接地，箱体中的开关电源外壳、屏体等要求正确接地（与强电地必须分开）。
模组清洁要求
清洁模组要求使用干净的软碎布蘸取酒精轻轻擦拭模组表面。不可使用作用
未知的化学液体擦拭，以免损坏或腐蚀模组塑胶件、LED 外壳或 LED 灯面胶体。
清洁后，待模组表面完全晾干再通电使用显示屏。
维修要求
维修 LED 模组时，使用恒温电烙铁和风枪并良好接地。烙铁头一般使用刀
形烙铁头和锥形烙铁头。
LED 模组焊接驱面元器件时，电烙铁温度一般在 290～320℃，焊接时间不能
超过 3s，焊接次数不超过三次；焊接 LED 用风枪，温度一般设定在 260～280℃
左右，风枪对着灯珠顺时针轻微晃动，待焊锡完全熔化后，再进行维修操作，焊
接次数不超过三次。
防止磕碰要求
模组安装与运输过程中，不得摔、推、挤、压包装，防止模组跌落磕碰，以
免发生套件破裂、灯珠脱落、灯珠破损、焊盘脱落、元器件脱落等问题。
显示屏使用安全要求
环境温度要求
为保证显示屏工作稳定与达到设计的使用寿命，要求模组工作时的表面温度
≤85℃，显示屏体内部空气温度≤50℃。根据显示屏实际工作环境，采取必要的冷
却措施，如增加抽、排风扇形成散热风道或安装空调制冷。
显示内容要求
为避免出现局部LED灯珠亮度严重衰减或死灯，使显示屏达到设计使用寿命，
不可长期显示静止画面或静止文字，必须播放滚动画面或文字。
电源连接要求
必须使用 LED 显示屏专用开关电源，单个开关电源连接的多个模组的总电
流，不可超过电源额定最大输出电流的 80%。连接模组与电源的导线需要使用优质铜导线，并保证模组电源座处电压 U 范围为 4.8≤U≤5.2V。
连接电源时，必须注意模组 5V 电源座与开关电源 5V 输出端正负极对应，如
果正负极接反模组会被烧毁,甚至发生火灾。
模组不得连接交流 220V，会造成模组立即烧毁。
电源接线时需确保模组插头、插座连接可靠，开关电源电源座接线端螺钉拧
紧。插头、插座和螺钉松动会导致接触电阻增大引起烧线或产品损坏问题。
整屏验收要求及方法
显示屏亮度验收
将显示屏调成全亮状态，5 分钟内使用亮度计完成显示屏亮度测量。测量亮
度时，要求亮度计光轴垂直于屏体。调整亮度计与显示屏距离，确保让亮度计目
镜内黑色圆点或圆圈覆盖 16 个以上像素点，调整焦距使目镜内可清晰看到 LED
灯珠，然后测量并读取亮度数据。
可视角度验收
如下图，在屏体左右 140°位置，和显示屏下视角 70°位置观看，要求屏体无
明显黑斑、无明显暗块现象。
接地检查
开关电源外壳、箱体、显示屏外框必须良好接地，要求接地电阻≤10 欧，每
半年检查一次接地电阻。
防雷设施检查
要求 LED 显示屏可靠接地，要求配电箱有配浪涌保护器，对避雷设施，每半
年进行一次检查，雷雨天气应避免使用显示屏。
防烧屏操作要求
标准操作
整屏断电情况下连接信号排线和 5V 电源线，检查连接良好后再给整屏上电，
发现显示不良立即整屏断电，整改接线后再整屏上电检验。
带电安装操作
需要带电安装时，必须按以下顺序操作：先接信号输入排线，再接信号输出
排线，最后接 5V 电源插头。模组必须逐张安装调试，不得连续安装多张显示不
正常模组后再调试。
整屏使用中显示不正常处理
用户在使用过程中发现显示不正常，特别是有整行高亮现象，立即整屏断电
后检修，避免在此情况下长时间供电。
孔位图下载：
GKGD-P2-160x80-2018A-后维护孔位图.rar
GKGD-P2-160x80-2018A-前维护孔位图.rar
产 品 规 格 书
产品名称: 室内全彩 P2 模组
生产单位： 山西高科华杰光电科技有限公司
规格型号: PH2-I
适用范围
本产品规格书仅适用于室内 P2 全彩模组（20 扫），规格型号 PH2-I。
产品说明
本产品使用 SMD1515 全彩灯珠，灯珠内封装红色、绿色、蓝色芯片各一个。
1515 灯珠通过表面贴装技术（SMT）焊接在 PCB 板上。
本产品使用 PWM 芯片和集成的行驱动芯片通过计算机控制；显示视角宽阔，
色彩纯正一致协调，亮度稳定均匀，文字、图像、视频清晰。
灯珠、芯片贴装在 PCB 板上，形成单元板，再安装在底壳上，形成模组。其
外型精致美观，坚固耐用。
底壳有用于安装模组的 M4 螺纹孔，可将磁吸磁柱安装在模组上，再装成整
屏，或使用螺钉将模组固定在箱体上，再将箱体拼接成整屏
模组技术参数
技术参数 规格参数
像素间距（mm） 2
像素密度（dot/m2） 250000
像素构成 3 IN 1
LED 封装方式 SMD 1515
模组分辩率 160×80
模组尺寸（mm） 320 ×160厚 15±0.15
模组重量（g） 480±5
推荐最小观看距离 ≥2m
模组最大功耗（W） 21
模组平均功耗（W） 10
视角 H≥140°V≥ 140°
盲点率： 小于万分之三，出厂时为 0
屏体最大功率（W/m2） 410
平均功率（W/m2） 205
屏幕亮度（cd/m2） ≥600
扫描驱动方式 1/20 扫描恒流
输入电压（直流 V） 5
最大电流（A） 4.2A±0.5A
使用寿命（小时） ≥100000
衰减率（工作 3 年） ≤15%
连续失控点 0
离散失控点 ＜0.0001,出厂时为 0
套件材质 PC+纤
防护等级 IP40(正面)
使用环境温湿度 -10℃～+40℃, RH=10～80%无结露
灰度等级 65536
刷新率(Hz) ≥3840
驱动 IC PWM IC
控制方式 计算机控制，视频同步，实时显示
屏幕水平、垂直平整度 ＜0.5mm/m2
安装指导
模组安装孔位图
模组安装要求
模组安装
模组背面安装螺纹孔与箱体对应安装孔对齐，用 M4 螺钉从箱体内部将模组
固定于箱体上，注意拼接缝隙、符合平整度要求
固定模组螺钉
固定模组使用 M4 螺钉，螺钉穿过箱体后的长度不宜大于 5mm。使用
GB9074.4 螺钉（如下图，弹簧垫、垫片与螺钉不可分离），能够可靠固定模组。
箱体结构限制不可使用 GB9074.4 螺钉的部位，可使用 GB818 螺钉（见下图）。
螺钉选型和命名方法请参见对应的国家标准。
模组安装间隙
模组拼接平整度间隙<0.12mm，避免色彩出现亮线、暗线。模组冠名尺寸为
320mm×160mm，但实际尺寸为 3200
-0.2mm×1600
-0.2mm，需以实际尺寸计算模
组安装间距。
磁柱安装
磁柱要求
采用 LED 显示屏常用 M4 磁柱，磁柱底盘直径 13±
0.05mm，磁柱高 13±0.05mm；磁芯直径 10±0.05mm，
磁芯厚度 1.2±0.05mm。
模组磁吸安装
根据显示屏的大小和模组尺寸设计和制造钢架，一般使用 40mm×40mm 方
钢。钢架在现场安装好后，在钢架上安装接收卡、电源、线材。把磁柱安装在模
组上，连接好模组的电源线和排线后，将模组磁吸在钢架上。
模组信号线连接方式
模组信号排线安装为对开连接，对开连接可提供更高的刷新率，显示效果更
好，每一行模组分别使用长排线与接收卡连接。
模组电源配置
电源线型号：一拖二 60cm-25cm/10cm VH4 压线式条形连接线（纯铜或铜包
铝）。
显示屏安装方式
1. 壁挂式安装
适用于室内屏的安装，面积较小（10 平方以下），要求墙体是实心墙体，空
心砖或简易隔档墙不适用此安装方式。
2. 框架磁吸条屏安装
（1）根据安装面积和模组尺寸设计框架（考虑包边和拼接缝隙），磁吸背
条用 4cm 宽方钢根据模组尺寸均匀排列焊接在框架上，最后将框架固定在墙上。
（2）采用 LED 显示屏常用 M4 磁柱，磁柱底盘直径 13±0.05mm，磁柱高 13
±0.05mm；磁芯直径 10±0.05mm，磁芯厚度 1.2±0.05mm。
（3）较大的显示屏宜采用箱体拼接。
3.镶嵌式安装
适用于面积较小室内屏。根据屏体面积大小在墙体上挖出同样大小的面积，
把显示屏嵌入墙体中。要求墙体为实心墙体，采用前维护。
3. 座式安装
可移动座装：指座架单独加工而成，放置于地面，可以移动。
固定式座装：指座架是与地面或墙面相连接的固定式座架。
显示屏安装注意事项
防水、防潮
电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成
损失。要求屏体与建筑的结合部必须严格防水防漏，避开通水管路。
通风、降温
显示屏工作时本身就要产生一定的热量，如果环境温度过高且散热不良，集
成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作。
要求安装通风设备降温，使屏体内部温度在-20℃～40℃之间。屏体背后上
方安装温控风扇排出热量。
不易维修、维护的安装方式建议安装远程监控保护设施。
软件安装
显示屏控制和节目制作软件，与软件使用说明书，从控制系统官方网站下载。
按照软件使用说明书安装和使用软件，对软件使用有疑问请与我公司售后服务咨
询或与控制系统厂商售后服务咨询。
控制系统使用的接收卡程序，从高科光电官方网站下载。不同的模组列驱动
IC，可能需要不同版本的控制和节目制作软件，也可能需要将接收卡固件升级到
指定的版本。控制和节目制作软件及接收卡固件版本不正确，会导致显示不正常，
或性能不能调试到理想状态。具体要求请见高科光电官网提示或咨询高科光电售
后服务电话。
软件版本推荐使用卡莱特 LEDVISON V6.6，固件版本使用 i5A-1.92。
安全要求
模组使用安全要求
安装静电防护要求
LED 模组使用过程要严格注意静电防护，接触模组人员必须佩戴有接地的静
电手环或静电手套。
安装接地要求
为防止雷击或浪涌损坏芯片或 LED，模组装配过程中，各种电动工具必须良
好接地，箱体中的开关电源外壳、屏体等要求正确接地（与强电地必须分开）。
模组清洁要求
清洁模组要求使用干净的软碎布蘸取酒精轻轻擦拭模组表面。不可使用作用
未知的化学液体擦拭，以免损坏或腐蚀模组塑胶件、LED 外壳或 LED 灯面胶体。
清洁后，待模组表面完全晾干再通电使用显示屏。
维修要求
维修 LED 模组时，使用恒温电烙铁和风枪并良好接地。烙铁头一般使用刀
形烙铁头和锥形烙铁头。
LED 模组焊接驱面元器件时，电烙铁温度一般在 290～320℃，焊接时间不能
超过 3s，焊接次数不超过三次；焊接 LED 用风枪，温度一般设定在 260～280℃
左右，风枪对着灯珠顺时针轻微晃动，待焊锡完全熔化后，再进行维修操作，焊
接次数不超过三次。
防止磕碰要求
模组安装与运输过程中，不得摔、推、挤、压包装，防止模组跌落磕碰，以
免发生套件破裂、灯珠脱落、灯珠破损、焊盘脱落、元器件脱落等问题。
显示屏使用安全要求
环境温度要求
为保证显示屏工作稳定与达到设计的使用寿命，要求模组工作时的表面温度
≤85℃，显示屏体内部空气温度≤50℃。根据显示屏实际工作环境，采取必要的冷
却措施，如增加抽、排风扇形成散热风道或安装空调制冷。
显示内容要求
为避免出现局部LED灯珠亮度严重衰减或死灯，使显示屏达到设计使用寿命，
不可长期显示静止画面或静止文字，必须播放滚动画面或文字。
电源连接要求
必须使用 LED 显示屏专用开关电源，单个开关电源连接的多个模组的总电
流，不可超过电源额定最大输出电流的 80%。连接模组与电源的导线需要使用优质铜导线，并保证模组电源座处电压 U 范围为 4.8≤U≤5.2V。
连接电源时，必须注意模组 5V 电源座与开关电源 5V 输出端正负极对应，如
果正负极接反模组会被烧毁,甚至发生火灾。
模组不得连接交流 220V，会造成模组立即烧毁。
电源接线时需确保模组插头、插座连接可靠，开关电源电源座接线端螺钉拧
紧。插头、插座和螺钉松动会导致接触电阻增大引起烧线或产品损坏问题。
整屏验收要求及方法
显示屏亮度验收
将显示屏调成全亮状态，5 分钟内使用亮度计完成显示屏亮度测量。测量亮
度时，要求亮度计光轴垂直于屏体。调整亮度计与显示屏距离，确保让亮度计目
镜内黑色圆点或圆圈覆盖 16 个以上像素点，调整焦距使目镜内可清晰看到 LED
灯珠，然后测量并读取亮度数据。
可视角度验收
如下图，在屏体左右 140°位置，和显示屏下视角 70°位置观看，要求屏体无
明显黑斑、无明显暗块现象。
接地检查
开关电源外壳、箱体、显示屏外框必须良好接地，要求接地电阻≤10 欧，每
半年检查一次接地电阻。
防雷设施检查
要求 LED 显示屏可靠接地，要求配电箱有配浪涌保护器，对避雷设施，每半
年进行一次检查，雷雨天气应避免使用显示屏。
防烧屏操作要求
标准操作
整屏断电情况下连接信号排线和 5V 电源线，检查连接良好后再给整屏上电，
发现显示不良立即整屏断电，整改接线后再整屏上电检验。
带电安装操作
需要带电安装时，必须按以下顺序操作：先接信号输入排线，再接信号输出
排线，最后接 5V 电源插头。模组必须逐张安装调试，不得连续安装多张显示不
正常模组后再调试。
整屏使用中显示不正常处理
用户在使用过程中发现显示不正常，特别是有整行高亮现象，立即整屏断电
后检修，避免在此情况下长时间供电。
孔位图下载：
GKGD-P2-160x80-2018A-后维护孔位图.rar GKGD-P2-160x80-2018A-前维护孔位图.rar
加载程序下载：摩西尔PH2-320x160-ICN2053配置.rar
摩西尔PH2-320x160-ICN2053配置.rar
调试软件下载：调试软件.rar
调试软件.rar
使用说明书下载：P2模组使用说明
P2模组使用说明
|
|
